一種金屬鉬器皿的加工方法，涉及一種冶金化工過程中的還原、烘焙過程用鉬坩堝、鉬舟等金屬鉬及鉬合金器皿的加工方法。其特征在于其加工過程采用厚度為1.5mm≤板厚≤4mm的鉬合金板，將模具與鉬合金板一同加熱并保持溫度為400～1200℃，控制液壓機的壓下速度控制在5mm/min-1mm/min，進行一道拉深成型。本發(fā)明的方法，采用高溫強度與塑性適中的鉬合金板材，對模具與板材同時加熱、保溫，液壓機慢速拉深制成盒形或圓形鉬坩堝、鉬舟等金屬鉬及鉬合金器皿，其壁厚均小于1.5mm，并能有效避免拉深過程中產生的開裂、制耳、褶皺等，有效減少鉬合金器皿缺陷，提高成材率，延長使用了金屬鉬器皿的壽命。

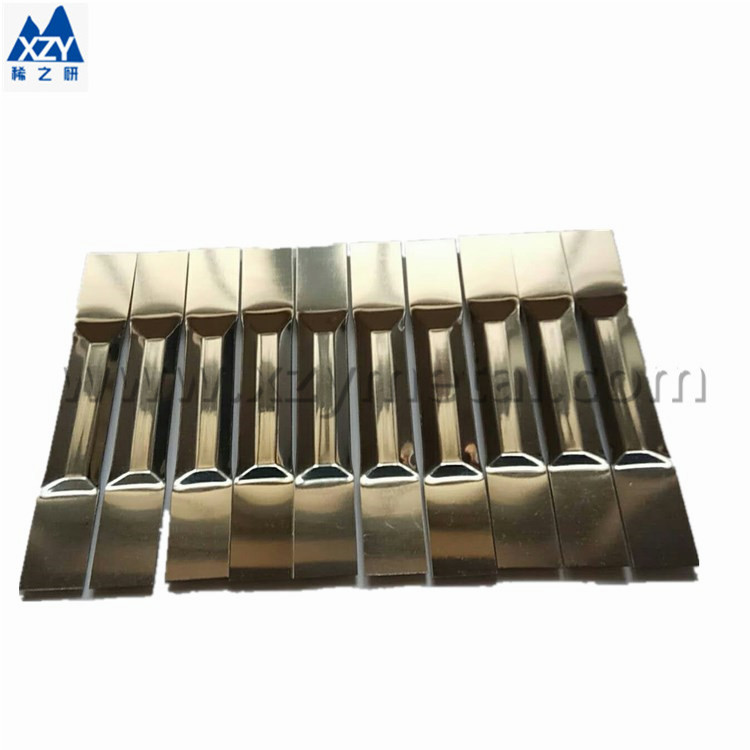

鉬舟1.規(guī)格:按用戶提供尺寸制作。 2.材質:MO-1或鉬基合金。密度:10.15-10.2 g/cm3 。 3.制作方式:板材經壓延折彎鉚接。 4.適應溫度:可供在1400℃-1900℃以上條件使用。 5.最大加工范圍:≠7-8mm以下× 50× 200× 1000。
在所有金屬中，鎢和鉬的熔點極高、熱膨脹系數低且具有良好的熱導率，因而廣泛用于眾多不同的工業(yè)領域。在相關的特定應用中，通過添加各種合金，我們制備的鎢舟鉬舟均擁有完美的性能表現。
洛陽稀之研金屬材料有限公司位于千年帝都、牡丹花城—洛陽，我們主要提供：鉬片,鉬棒,鎢棒,鉬舟,鉬板,鉬桿等系列產品。我們專業(yè)致力于稀有金屬，有色金屬的研發(fā)、生產、銷售。稀之研以鎢,鉬,鉭,鈮,銅,鋁等金屬為研究領域，主要用于真空爐、藍寶石長晶爐、變壓器、電力、稀土、玻璃纖維、軍工、等行業(yè)。為客戶提供的產品嚴格按照國家國際標準執(zhí)行，以一流的產品、穩(wěn)定的交期、金牌的服務為宗旨。聯系電話：18638880151
聯系我們
Copyright
